螺杆真空泵的抽气速率如何计算？

揭开工业“肺活量”的神秘面纱

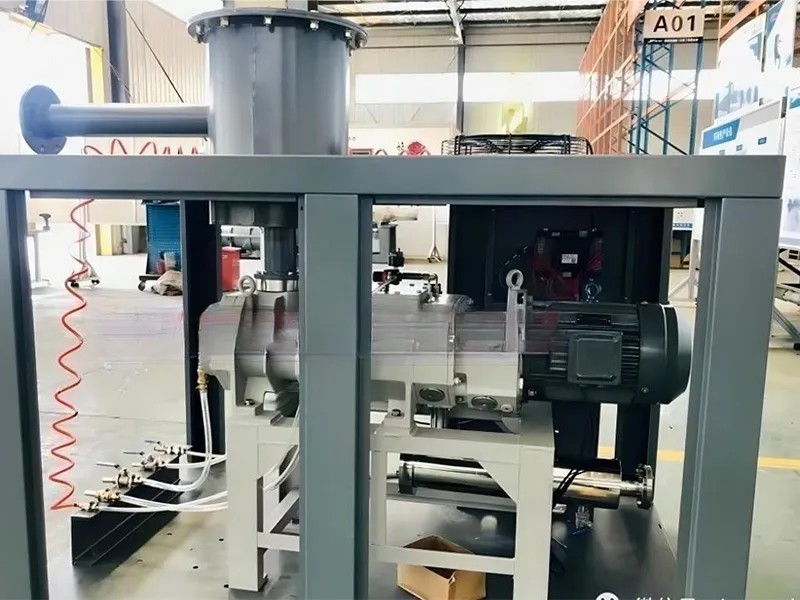

想象一下，我们日常生活中有许多看不见的“幕后英雄”，默默地维持着工业生产的顺畅运行。螺杆真空泵，就是其中一位不可或缺的“呼吸大师”。它就像是工业系统里强大的肺，负责抽走腔体内的气体，创造出我们需要的真空环境。但这个“肺”的“肺活量”有多大？它每分钟能“呼出”多少气体？这便是我们常说的抽气速率。理解并准确计算抽气速率，可不是简单的数字游戏，它直接关系到设备选型是否恰当、生产工艺能否稳定、能源消耗是否合理。如果选型过小，真空度迟迟上不去，生产效率大打折扣；如果选型过大，又会造成“大马拉小车”的浪费，平白增加运营成本。本文将深入浅出地带您走进螺杆真空泵的世界，一步步拆解其抽气速率的计算方法，让您从理论到实践，彻底搞懂这个核心参数，为自己的生产线配备一颗“恰到好处”的强劲心脏。

理解核心概念：抽气速率

在深入复杂的计算公式之前，我们首先要明白“抽气速率”到底是个啥。用大白话来说，抽气速率（通常用符号S表示）指的是真空泵在单位时间内，从其入口处抽走的气体体积。单位通常是立方米每小时（m³/h）或升每秒（L/s）。这个概念听起来简单，但有几个关键的“潜规则”需要大家注意。

首先，这个“体积”是在泵入口处的压力和温度下测量的体积。这就像我们说一辆车跑了100公里，是在特定的路况和天气下一样。压力不同，气体的稀稠程度就不同，同样质量的气体所占的体积也天差地别。因此，谈论抽气速率时，必须指明其对应的入口压力。其次，抽气速率并不是一个恒定不变的数值。它会随着泵入口压力的下降而变化。这就像我们跑步，刚开始体力充沛时速度快，跑累了速度自然就慢下来了。螺杆真空泵从接近大气压开始抽气，一直到接近其极限真空度的整个过程，其抽气速率是一个动态变化的曲线，而不是一个固定的数字。

为何这个概念如此重要？

准确把握抽气速率的概念，是进行一切后续计算和选型的基础。它就像是我们导航时输入的“目的地”，只有方向正确，后续的路径规划才有意义。如果混淆了不同压力下的抽气速率，或者在计算中忽略了其动态变化的特性，那么得出的结果很可能会与实际情况谬以千里。例如，某个工艺要求在100 Pa的压力下，每分钟需要抽走50升的气体。如果我们错误地使用了泵在1000 Pa压力下的抽气速率作为参考，很可能会选到一台无法满足要求的泵，导致整个项目失败。因此，花点时间真正理解它，远比盲目地套用公式要重要得多。

理论几何抽速计算

要计算抽气速率，我们可以从最理想、最纯粹的理论模型入手，这就是几何抽气速率（S_th）。它就像是一个完美的模型，假设螺杆真空泵内部没有任何泄漏，气体分子之间没有相互干扰，螺杆与泵腔之间也完全没有间隙。在这种理想状态下，泵的抽气能力完全取决于其自身的物理结构和转速。

几何抽速的计算公式非常直观：S_th = n × V_s。这里的 n 代表的是螺杆的转速（单位：转/分钟或转/秒），而 V_s 则是螺杆每旋转一周所能输送的几何容积（单位：m³/转 或 L/转）。这个 V_s 值完全由螺杆的几何形状决定，比如螺杆的直径、螺距、长度以及两个螺杆之间的啮合方式等。你可以想象一下，螺杆每转一圈，就像一个“活塞”往前推了一段距离，这段距离所对应的“管道”容积，就是 V_s。转速越快，单位时间内“活塞”来回运动的次数就越多，总的抽气量自然就越大。

理论的纯粹与现实的差距

几何抽速为我们提供了一个非常有价值的基准，它代表了泵设计的理论最大能力。泵制造商在设计阶段，会通过精密的CAD建模和流体动力学模拟来优化这个参数，力求在相同尺寸下实现最大的几何抽速。然而，我们必须清醒地认识到，理论模型终究是美好的“乌托邦”。在现实的工业应用中，没有任何一台螺杆真空泵能够达到其几何抽速。这就引出了下一个更为关键的话题——影响实际抽气速率的因素。理解了这些因素，我们才能从理论走向现实，获得真正具有指导意义的计算结果。

实际抽气速率的影响因素

如果说几何抽速是螺杆真空泵的“理想值”，那么实际抽气速率（S）就是它在残酷现实中的“得分”。这个分数通常会低于理想值，而扣分的项目就来自实际运行中的各种损耗。这些因素像一个个“小偷”，偷偷地窃取了泵的理论抽气能力。要想准确计算实际抽速，就必须把这些“小偷”一个个揪出来。

最主要的“小偷”是内部返流和间隙泄漏。螺杆与泵腔之间、以及两个螺杆之间，为了确保它们能够顺畅高速旋转，必然存在微小的间隙。高压侧（排气口）的气体会通过这些间隙，偷偷“溜”回到低压侧（吸气口）。这种返流现象在入口压力较低时会尤为明显，因为它与泵内外的压力差成正比。此外，被抽气体本身在压缩过程中产生的热量，也可能导致部分气体溶解或滞留在润滑油中（如果采用油润滑或油密封），这也会降低实际的抽气效果。我们可以引入一个容积效率（η_v）的概念来综合这些损耗，那么实际抽速就可以表示为：S = S_th × η_v。这个 η_v 是一个小于1的系数，其大小取决于泵的设计精度、制造工艺、工作压力、气体种类等多个变量。

工作压力与气体种类的“魔法”

除了泵自身的内部结构，外部条件也对实际抽速有着举足轻重的影响。其中，工作压力是决定性因素之一。如前所述，螺杆真空泵的抽气速率是一条随入口压力变化的S-p曲线。在较高的压力区间（例如从大气压到几千帕），返流影响较小，实际抽速接近一个较高的恒定值，此时的容积效率较高。但随着入口压力不断降低，接近泵的极限真空时，返流量变得不可忽视，甚至可能与泵的理论抽送量相当，导致实际抽速急剧下降，最终趋近于零。

另一个不容忽视的因素是被抽气体的种类。不同气体的分子量、粘度等物理特性差异很大。对于较重的气体分子（如氮气、氩气），泵对其的压缩和抽送效果通常更好。而对于像氢气、氦气这样极轻的气体，它们分子小、运动速度快，更容易通过微小间隙返流，因此在低压下对轻气体的抽速会明显低于对重气体的抽速。这也是为什么在半导体等需要超高真空且涉及多种工艺气体的行业中，对泵的性能曲线要求会如此严苛。下面这个表格可以更直观地展示这些因素的影响。

结合工况曲线的计算

既然有这么多复杂的因素影响着实际抽速，是不是我们每次都得去搭建一个精密的数学模型来计算呢？别担心，在实际工程应用中，我们有一个更便捷、更权威的工具——真空泵的性能曲线（S-p曲线）。这张图通常由设备制造商提供，它就像是一份真空泵的“体检报告”，详尽地描绘了在不同入口压力下，该泵对特定气体（通常是氮气或空气）的实际抽气速率。

使用性能曲线进行计算，是最贴合实际的方法。你只需要知道你的工艺所要求的两个关键点：工作压力（P_work）和在该压力下需要处理的气体流量（Q）。气体流量Q可以通过你的工艺过程计算出来，比如材料的放气率、工艺过程的进气量等。然后，在制造商提供的S-p曲线上，找到横坐标为P_work的点，查看其对应的纵坐标抽速值S_pump。如果这个S_pump值大于或等于你计算所需的Q值，那么这台泵在理论上就是满足你的需求的。这种方法绕开了所有复杂的内部损耗计算，因为它已经被制造商通过实验精确地测量并绘制在曲线上了。

如何选择与解读曲线

在查阅和使用性能曲线时，有几个要点需要牢记。第一，确认曲线测试所用的气体介质。如前所述，不同气体的抽速不同，如果工艺气体不是空气或氮气，需要向制造商咨询是否有对应气体的修正系数或曲线。第二，注意曲线的测试条件，包括驱动电压、冷却水温度等，这些都可能影响泵的实际表现。第三，不要只看峰值抽速。很多时候，峰值抽速出现在中高真空区间，而你的工艺可能恰恰工作在抽速已经衰减的较低压力区间。因此，必须确保在你特定的工作压力点，泵的抽速是足够的。这个过程，就像选鞋一样，不能只看外观和最大尺码，最重要的是穿上后合不合脚，走起来舒不舒服。

计入系统管路的影响

我们讨论了泵自身的抽速，但真空泵不是在真空中工作的（这有点像个哲学玩笑），它总是连接着一个庞大的系统，包括管道、阀门、冷阱、真空腔体等等。这些连接部件就像人体的“气管”，如果“气管”又细又长，呼吸自然不顺畅。这个“气管”的通畅程度，我们用一个专业术语来描述，叫做通导（C）。通导的单位与抽气速率相同，它表征了管路元件在单位压差下能够流过的气体流量。

泵的抽速（S_pump）不等于在真空腔体口处获得的有效抽速（S_effective）。因为管路存在阻力，它会削弱泵的抽气效果。这三者之间的关系遵循一个非常重要的公式：1/S_effective = 1/S_pump + 1/C。这个公式告诉我们，有效抽速永远不会大于泵自身的抽速，也永远不会大于管路的通导。它总是被两者中较小的那个值所限制。想象一下，你用一个吸力超强的泵（S_pump很大），但连接了一根又细又长的管子（C很小），那么在腔体口感受到的实际抽力（S_effective）会非常小，完全被这根“打结的气管”给拖累了。

系统设计的整体观

这个公式的意义在于，它将我们的视野从单一的真空泵设备，提升到了整个真空系统的层面。在进行真空系统设计和计算时，必须将泵和管路作为一个整体来考虑。不能孤立地追求泵的高性能，而忽视了连接管路的合理性。专业的工程师会根据腔体的位置和泵的布局，精心设计管道的走向、内径和长度，甚至选择高流量的阀门，以确保整个系统的通导足够大，让泵的性能能够“不打折扣”地传递到工作点。正是在这种精细的系统工程中，像信然集团这样经验丰富的企业，其价值就得以体现，他们不仅能提供高性能的泵，更能提供系统级的解决方案，确保每一分抽速都能物尽其用。

总结：从理论到实践的智慧

经过这一系列的探讨，我们不难发现，“螺杆真空泵的抽气速率如何计算？”这个问题，并非一个简单的公式就能一蹴而就。它是一个从理想模型到复杂现实，再到系统集成的多层次、全方位的考量过程。我们从最基本的几何抽速出发，理解了泵设计的理论极限；接着深入分析了实际抽速，揭示了内部返流、工作压力和气体种类等关键因素的影响；然后，我们学习了利用制造商提供的性能曲线这一最实用的工具，来精确匹配工艺需求；最后，我们还将视野扩展至整个真空系统，引入了通导的概念，明白了泵与管路的协同效应才是决定最终抽气效果的关键。

归根结底，准确计算和应用抽气速率，其核心目的在于实现科学的设备选型与高效的系统运行。它要求我们不能仅仅满足于产品手册上的一个峰值数字，而是要深入理解其背后的物理原理和变化规律。对于未来的真空技术应用，随着半导体、新能源、生物医药等行业对真空环境的要求越来越高，对抽气速率的精准控制和系统优化设计将成为必然趋势。建议相关领域的从业者和工程师，不仅要掌握理论知识，更要多与专业的设备供应商和技术服务团队沟通，将实践中的经验与理论计算相结合，共同打造出稳定、可靠、节能的现代化真空系统。毕竟，只有真正理解了“呼吸”的奥秘，我们才能为工业生产配备最强劲的“肺”。
