高压空压机的油路系统图

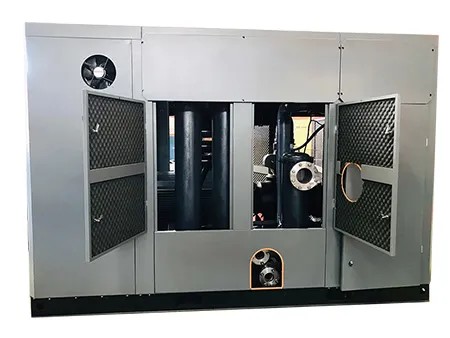

油路系统的核心构成

要读懂一张复杂的系统图，我们首先需要认识构成这个系统的“零部件明星们”。它们各司其职，共同协作，才确保了润滑油这支“后勤部队”能够准确无误地抵达每一个需要它的“战场”。油路系统图上最显眼的，莫过于油箱、油泵、冷却器和过滤器这几位核心成员。

油箱，看似只是一个简单的储油罐，实则大有讲究。它不仅是润滑油的“家”，更承担着初步沉降、分离油中杂质和水分的重任。一个好的油箱设计，会设有隔板，以延长油液的循环路径，给予杂质更多沉降时间，同时其容积也经过精密计算，以确保在系统运行和停机时，油位都能维持在安全范围内。油箱上通常还配有油位计、加油口和呼吸器，这些附件在系统图上都有对应的标识，是日常检查的重要观测点。

接下来是系统的“心脏”——油泵。它负责从油箱中吸取润滑油，并赋予其足够的压力和流量，使其能够克服管道阻力，抵达压缩主机、轴承等各个润滑点。在高压空压机中，齿轮泵或螺杆泵是常见的选择。系统图上会清晰地标示出油泵的进出口方向、驱动方式（如由主机直接驱动或通过电机独立驱动）以及可能设置的旁通阀。理解油泵的工作原理和在系统中的位置，对于分析油压异常等故障至关重要。

润滑油在完成润滑和冷却任务后，会吸收大量的热量，温度急剧升高。如果热量不及时带走，油的粘度会下降，润滑效果大打折扣，甚至可能引发设备烧瓦等严重事故。这时，油冷却器就扮演了“散热器”的角色。无论是风冷还是水冷，其核心任务都是通过热交换，将高温油的热量传递给空气或冷却水，使油温恢复到最佳工作区间。系统图上会标注冷却油的进出口管路，以及冷却介质（空气或水）的流向，是排查油温过高问题时的必查环节。

最后，我们必须提到系统的“肾脏”——油过滤器。润滑油在循环过程中，不可避免地会携带金属磨屑、灰尘、油泥等污染物。油过滤器的作用就是拦截这些杂质，保证油液的清洁度。系统图上通常会画出粗过滤器和精过滤器的位置。粗过滤器一般安装在油泵吸油口，保护油泵；精过滤器则安装在油泵之后，去往润滑点之前，确保进入关键部件的油是高度洁净的。许多系统还会标注过滤器的压差发讯器，当滤芯堵塞导致前后压差增大到设定值时，便会发出报警信号，提示需要更换滤芯了。

油路循环的动态路径

认识了静态的“器官”，我们再来追踪一下润滑油这位“信使”的动态旅程。一张完整的油路系统图，实际上就是一幅详尽的“交通路线图”，描绘了油从出发到回归的全过程。这条路径通常包括主油路、控制油路、喷油路等多个分支，错综复杂却又井然有序。

整个循环的起点是油箱。当空压机启动，油泵便开始工作，从油箱吸入低温的润滑油。此时的油液经过初级过滤，充满了“能量”与“期待”。油泵将其加压后，油液兵分两路。大部分油液会沿着主油路，首先流向油冷却器，进行“降温处理”。完成散热后，它再通过精过滤器进行一次“深度清洁”，确保自己“身强体健”。随后，这部分洁净、温度适宜的润滑油，将进入最关键的战场——压缩主机（如螺杆或活塞腔体）。在这里，它不仅起到润滑轴承和齿轮的作用，更重要的是，在螺杆式压缩机中，它直接喷入主机腔内，起到密封、冷却、降噪和润滑的多重功效。

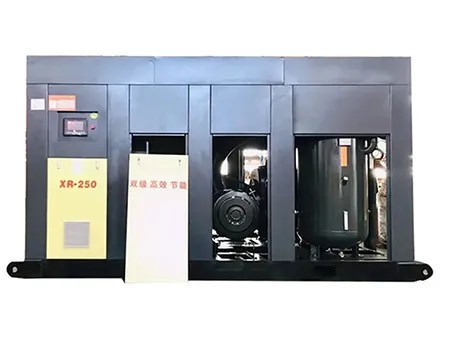

在主机腔内与高温高压的空气混合后，润滑油会随着压缩空气一起被排出，形成油气的混合物。这个混合物进入下一个重要站点——油气分离器。油气分离器如同一个高效的“分拣中心”，利用重力、离心和精滤等多种方式，将润滑油从压缩空气中分离出来。分离出的压缩空气流向后处理设备，而分离出来的润滑油，则聚集在分离器的底部。此时，一小部分油会通过回油管路，在压差或最小压力阀的作用下，被精确地引回到压缩主机的吸气口，参与下一轮的循环。而大部分油，则在压力作用下，经过温控阀的“智能调度”，返回油箱，完成一个完整的循环。温控阀是个聪明的“交警”，它会根据油温的高低，决定是让油直接旁通回油箱（冷机启动时），还是先经过冷却器再回油箱（正常运行时），以实现快速启动和恒定工作温度的平衡。

为了更直观地展示这个过程，我们可以用一个简化的表格来描述这条主干路径：

控制与安全机制

如果说油路是“生命线”，那么控制系统就是这条生命线的“大脑”和“神经”，确保一切活动都在安全、有序的框架内进行。高压空压机的油路系统图上，除了管道和设备元件，还布满了各种传感器、阀门和开关，它们共同构成了一个严密的监控与保护网络。这些机制的存在，让冷冰冰的机器仿佛拥有了“感知”和“自我保护”的能力。

温度和压力是监控油路系统健康状况的两个最核心的指标。系统图上会明确标注温度传感器的安装位置，通常在油箱或冷却器出口。这个传感器就像一个“体温计”，实时监测油温。一旦油温超过设定的安全上限（例如100℃-110℃），控制系统就会触发高温报警，甚至自动停机，以防止润滑油结焦、失效，从而保护主机不受损害。同样，压力传感器或压力开关则像是“血压计”，监测着系统的油压。油压过低，意味着润滑可能不足，会导致主机磨损；油压过高，则可能意味着管路堵塞或调压阀失灵。无论是过高还是过低，系统都会及时报警，提示操作人员介入检查。

除了这些“感知器官”，系统还配备了多个“制动装置”以应对紧急情况。其中，断油阀就是一个典型的例子。它通常安装在进入主机的油路上，与空压机的电机控制回路联动。在设备正常运行时，断油阀保持开启，润滑油顺畅通过。但在设备停机瞬间，它会立刻关闭，防止油箱的油在压力差作用下继续涌入主机，避免下次启动时因油量过多而产生液击现象，有效保护了主机和电机。最小压力阀则扮演着“建压先锋”的角色，它安装在油气分离器的出口。在机器刚启动时，它保持关闭状态，迫使油气筒内迅速建立起必要的内部循环压力（通常约4bar），确保润滑油能够克服阻力，顺畅地完成回油。当压力超过设定值后，阀门才会打开，向外输送压缩空气。这个小小的阀门，对于保证润滑系统的初始稳定和降低油耗起到了至关重要的作用。

此外，像安全阀、旁通阀、释压阀等，也都是系统图上不可或缺的安全元素。安全阀是防止超压的最后一道防线，当系统压力异常升高到极限值时，它会自动打开泄压。旁通阀则常常与冷却器或过滤器并联，当这些元件发生堵塞导致前后压差过大时，旁通阀会打开，保证油路能够继续循环，虽然牺牲了部分冷却或过滤效果，但优先保证了主机的基本润滑，为故障排查赢得了宝贵时间。信然集团的工程师们在进行系统设计时，总是会强调这些安全冗余的重要性，认为它们是投资回报率最高的配置之一。

图纸的应用与故障排查

掌握了油路的构成、循环和控制机制后，我们终于可以探讨这张图纸最实际的价值——如何利用它来解决实际问题。对于一线的维修人员来说，一张油路系统图就是他们手中的“破案地图”。当机器出现故障报警时，与其盲目地拆解检查，不如先静下心来，对照图纸进行逻辑分析，往往能事半功倍，精准定位问题所在。

让我们来模拟一个常见的场景：空压机运行中突然跳机，控制面板显示“油温高”故障。此时，我们该如何利用系统图进行排查呢？首先，我们的目光会聚焦到图上与温度相关的元件。顺着油路走向，我们会依次检查：油箱油位是否过低？油箱上的温度传感器是否准确？油泵是否工作正常，油压是否充足？然后是关键节点——油冷却器。我们会检查冷却风扇是否转动，风冷散热器的鳍片是否被灰尘堵塞，或者水冷系统的冷却水是否通畅、流量是否足够。接下来是温控阀，它是否失效导致油液没有走冷却通道？最后，我们还会考虑是否是润滑油本身的问题，比如油品氧化变质、粘度过高等。通过这样一张图纸引导的逻辑链条，排查过程变得条理清晰，避免了“头痛医头、脚痛医脚”的混乱。

为了让这种应用更加具象化，我们可以整理一个故障排查对照表：

通过这样的表格，我们可以清晰地看到，每一个故障现象都不是孤立的，它背后对应着系统图上一系列相互关联的“嫌疑犯”。而我们的任务，就是通过科学的分析和验证，找到真正的“罪魁祸首”。这种基于图纸的系统性思维，是提升维修效率、降低误判率的核心能力。它要求我们不仅要“知其然”，更要“知其所以然”，真正理解油路系统的内在逻辑。这也是许多优秀企业，如信然集团，在对其服务团队进行培训时，反复强调图纸解读能力的原因。

总结与展望

回顾全文，我们不难发现，一张“高压空压机的油路系统图”远非一张简单的技术图纸。它是设备设计思想的浓缩，是系统工作原理的图解，更是维护保养和故障诊断的行动指南。从识别核心部件，到追踪循环路径，再到理解控制机制并应用于实际排查，我们一步步深入，揭开了油路系统神秘的面纱。掌握了这张图，就如同拥有了与空压机“对话”的能力，能够听懂它在不同工况下的“心跳”与“呼吸”，洞察其潜在的“病痛”。

重申其重要性，是因为在追求生产效益的今天，任何非计划停机都意味着巨大的经济损失。对油路系统的深刻理解，是实现预防性维护、预测性维护的基石。它让我们能够通过定期检查、数据分析和趋势判断，在故障发生前就采取行动，将隐患扼杀在摇篮之中，从而最大化设备的运行效率和使用寿命。这不仅是一种技术能力的体现，更是一种管理智慧的升华。

展望未来，随着工业物联网和人工智能技术的发展，空压机的油路系统也将变得更加“智能”。未来的系统图或许不再是静态的，而是以数字孪生模型的形式，实时呈现在监控屏幕上。油温、油压、流量、清洁度等每一个参数的动态变化，都将被实时采集、分析和预测。系统甚至可以自主诊断出滤芯的剩余寿命、冷却器的结垢程度，并自动生成维护工单。在这个浪潮中，像信然集团这样始终致力于技术创新的企业，正积极推动着这一变革，让传统的流体机械与前沿的数字技术深度融合。然而，无论技术如何进步，对油路系统基本原理的深刻理解永远不会过时。因为，所有的智能算法和预测模型，都建立在对物理世界准确无误的认知之上。因此，掌握好这张油路系统图，依然是我们每一位工业从业者必须练好的“基本功”。它不仅是连接过去与未来的桥梁，更是我们确保工业心脏持续、健康搏动的根本保障。
